Equipos de soldadura por ultrasonidos para adaptar en maquinas de mascarillas.

Generadores / Convertidores / Boosters / Sonotrodos.

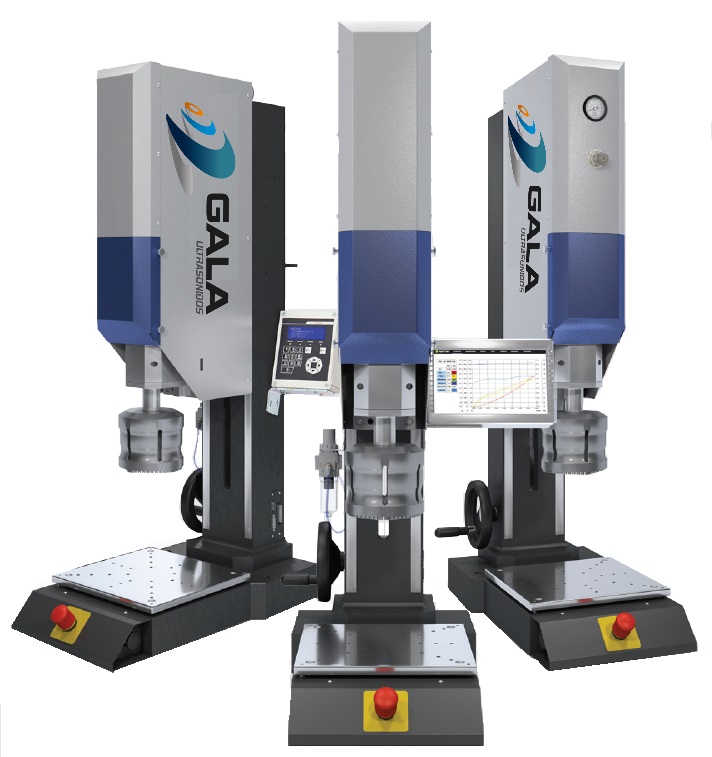

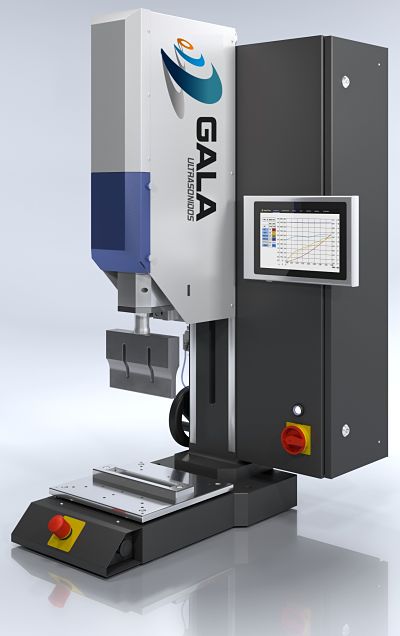

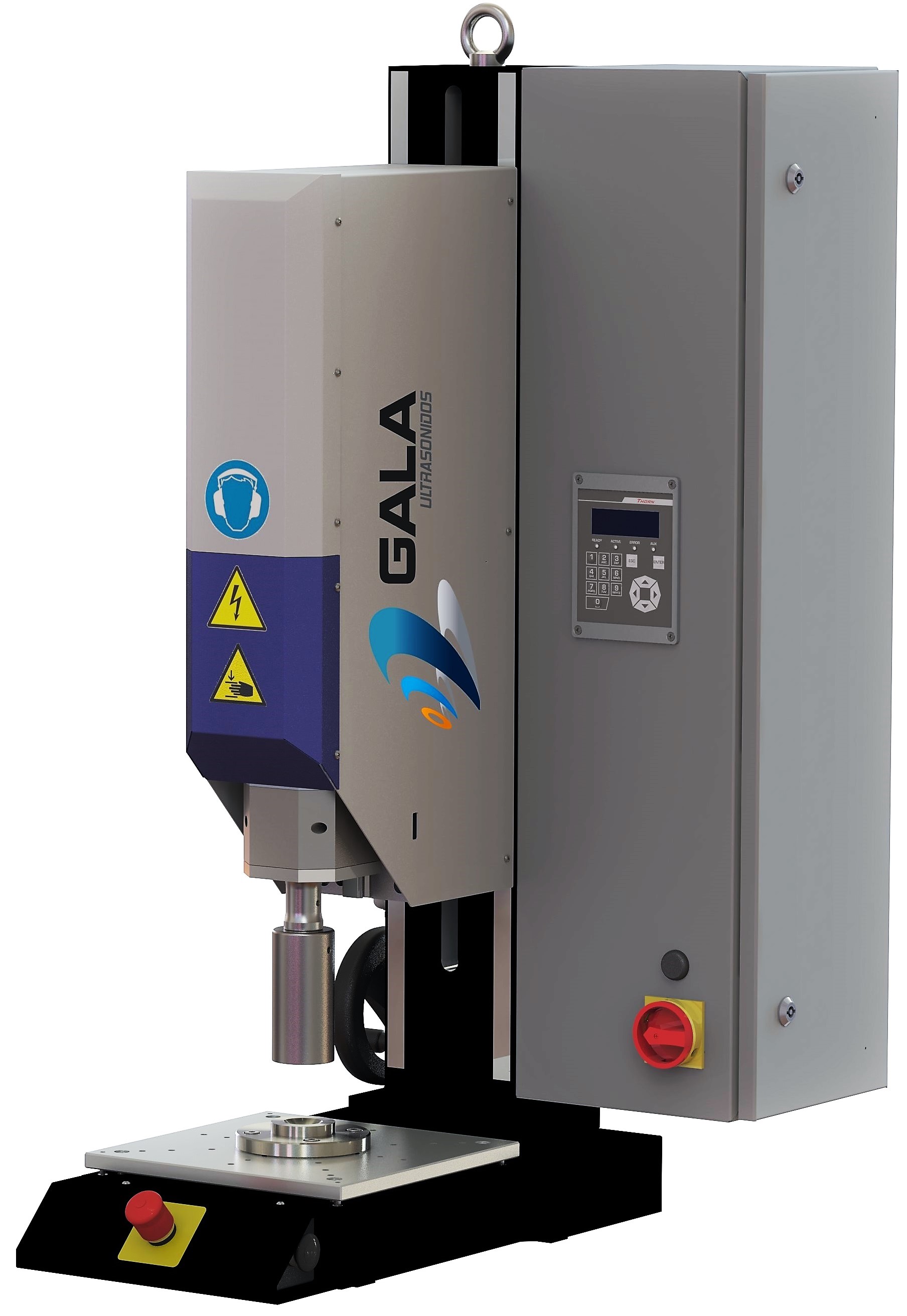

Máquina THORN disponible en 20, 30, 35 y 40 KHz.

Cinco modos de soldadura disponibles:

• Energía
• Tiempo
• Potencia
• Distancia absoluta
• Profundidad relativa

Las principales características del modelo THORN son: el fácil control del proceso, el rápido acceso, la facilidad en el manejo y la calidad constante en la soldadura.

Además dispone de un generador digital con capacidad de almacenamiento de 128 programas y memoria para las últimas 100 operaciones.

Realizada con materiales de primera calidad, como el convertidor y el booster de titanio.

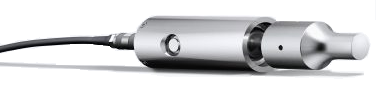

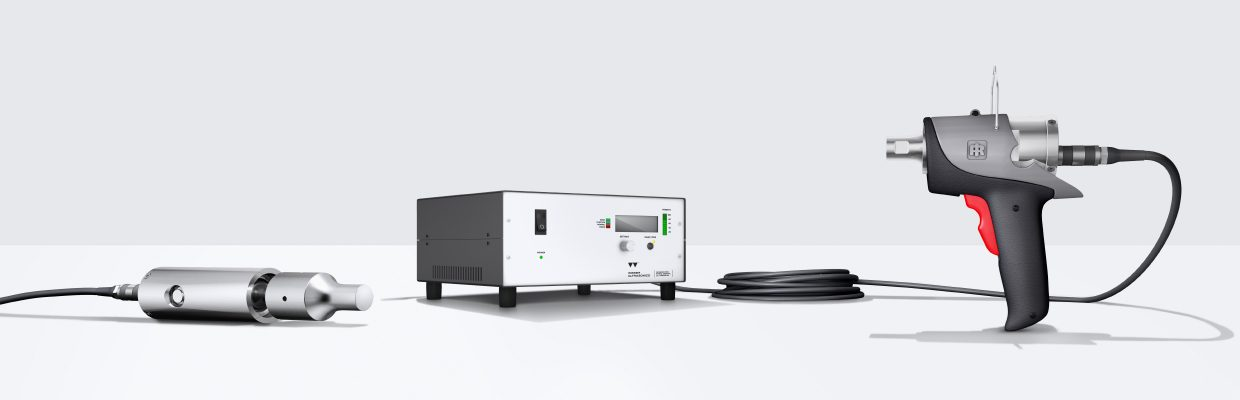

Equipo manual para la soldadura por ultrasonidos diseñado para un uso flexible de la tecnología en la unión de termoplásticos.

Diseñada para pequeños volúmenes de producción, así como para la reparación y el trabajo en piezas moldeadas por inyección de gran tamaño.

Ideal para funciones de soldadura, remachado, inserción, estampación, corte y soldadura por puntos.

Método rápido, ergonómico y de fácil manejo

• Generadores digitales con una potencia de hasta 800 W y una frecuencia de 35KHz.
• Modos de soldadura: tiempo, energía o potencia.
• Diseño ligero y ergonómico.
• Mango recto.
• Posibilidad de conectar aire comprimido para enfriar el convertidor y el sonotrodo.
• Sonotrodos adaptados a sus especificaciones técnicas.
• Generador con control digital integrado para proporcionar resultados estables.

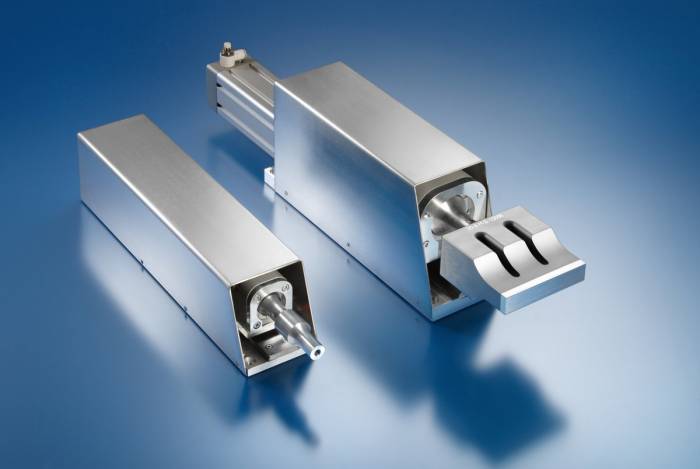

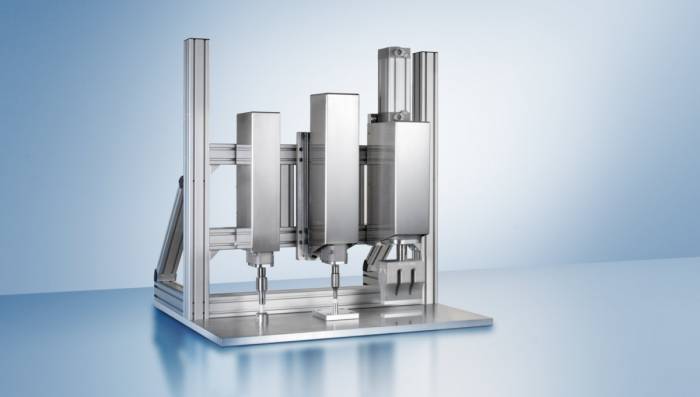

Los cabezales de ultrasonidos, generadores y sistemas del control de la soldadura están diseñados para poder incorporar en procesos automatizados o líneas de producción.
Contamos con una gran experiencia en el asesoramiento y/o fabricación de máquinas, y ofrecemos soluciones especiales de producción muy flexibles y adaptadas a todas las necesidades.

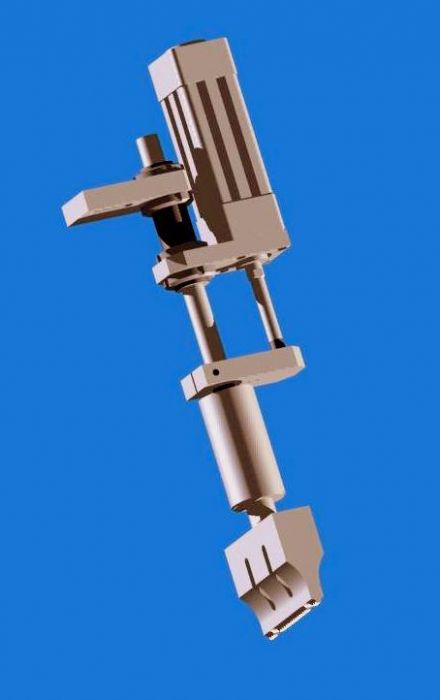

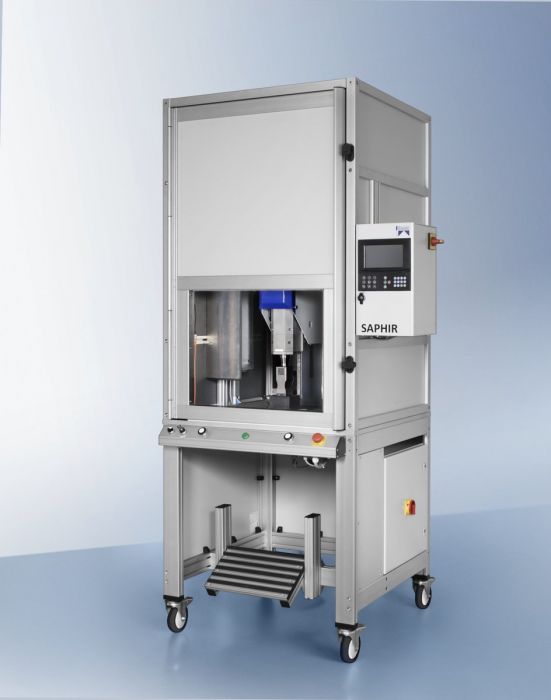

Los sistemas de soldadura DIGITAL SAPHIR y OPAL en 20, 30 y 35 KHz son los equipos más avanzados para la integración en líneas de producción debido a su diseño compacto, buena adaptabilidad y rigidez.

Asesoramos a nuestros clientes desde la fase del diseño de la aplicación hasta la puesta a punto de las máquinas.
Realizamos proyectos llave en mano.

Disponemos de los accesorios adecuados para poder cubrir las necesidades de cada proyecto:

• Cabinas de insonorización
• Mesas rotatorias
• Eyectores neumáticos
• Detectores
• Sistemas de cassette
• Alimentador film
• Etc

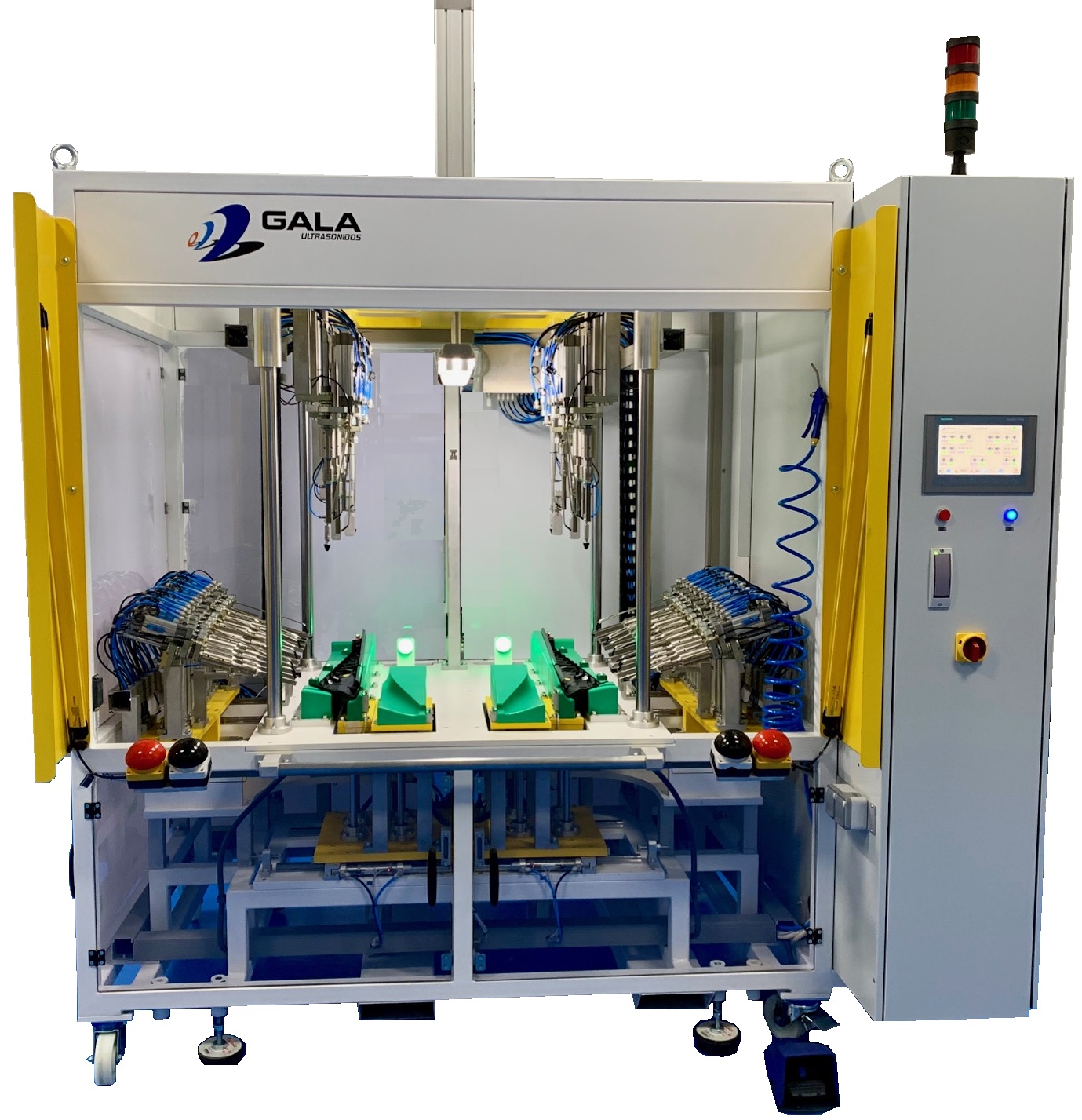

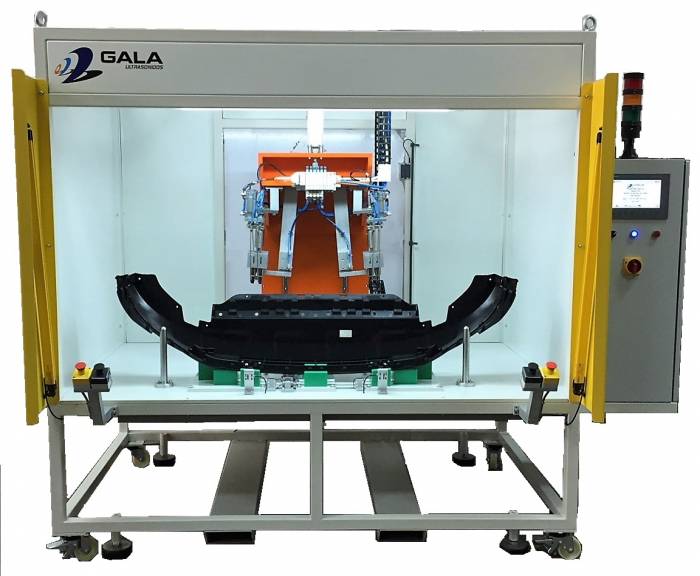

Ultrasonidos Gala, S.A. es especialista en la construcción de máquinas especiales.

La necesidad del cliente es el principal criterio a la hora de diseñar y adaptar una máquina, abarcando desde la instalación de una cabina de insonorización, la incorporación de múltiples cabezales o carros de desplazamiento.

Si tras un estudio de la pieza a soldar, consideramos que es beneficioso para el cliente la incorporación de algún elemento adicional, así se lo proponemos. Todo, con la finalidad de optimizar la producción.

Adaptación a la Normativa de Seguridad en Máquinas CE. Todas nuestras máquinas están adaptadas a la normativa vigente de seguridad en máquinas CE y disposiciones adicionales. Junto con todas las máquinas, tanto standard como especial, se entrega un manual de instrucciones y Declaración CE de Conformidad.

El LOW COST con tecnología 100% alemana

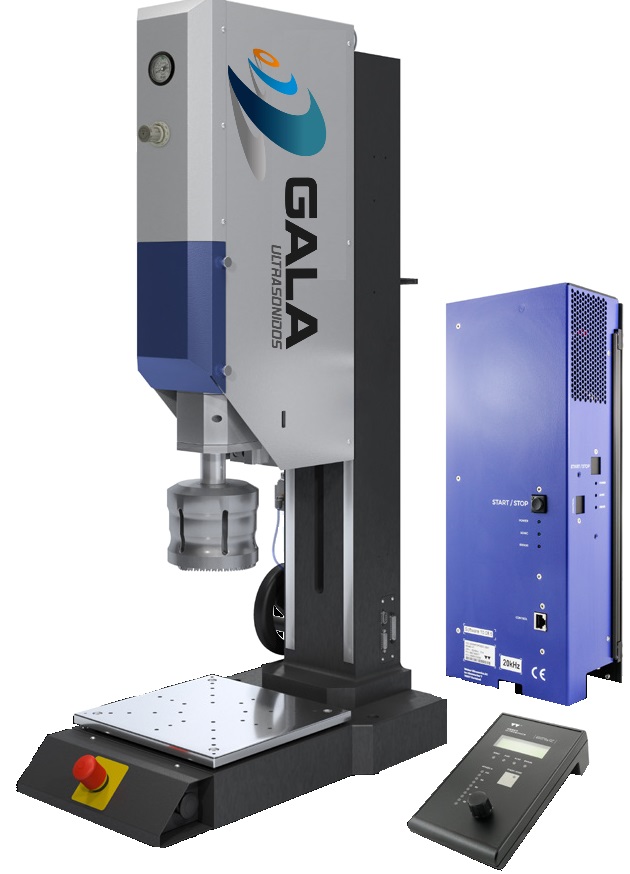

La máquina de ultrasonidos BASIC se utiliza junto a los generadores SONIC DIGITAL MULTI PURPOSE, para conseguir una tecnología innovadora que garantiza la alta calidad de los resultados.
Disponible en varias frecuencias: 20, 30 y 35 KHz.
A través del generador se puede seleccionar el modo de trabajo:
• Tiempo
• Energía
Para garantizar la seguridad en el proceso, los parámetros de soldadura se pueden programar, supervisar o interrumpir directamente sobre el display del generador.

Otros detalles de producto:
• Regulador de presión
• Generador digital de hasta 4000W.
• Diferentes modos de soldadura.
• Control completo del proceso.

Equipo manual para la soldadura por ultrasonidos diseñado para un uso flexible de la tecnología en la unión de termoplásticos.
Diseñada para pequeños volúmenes de producción, así como para la reparación y el trabajo en piezas moldeadas por inyección de gran tamaño.
Ideal para funciones de soldadura, remachado, inserción, estampación, corte y soldadura por puntos.
Método rápido, ergonómico y de fácil manejo
• Generadores digitales con una potencia de hasta 1000 W y una frecuencia de 35KHz.
• Modos de soldadura: tiempo, energía o potencia.
• Diseño ligero y ergonómico de la empuñadura con sujeción a 90º.
• Posibilidad de conectar aire comprimido para enfriar el convertidor y el sonotrodo.
• Sonotrodos adaptados a sus especificaciones técnicas.
• Generador con control digital integrado para proporcionar resultados estables.

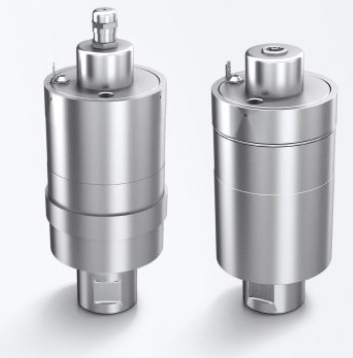

El convertidor de ultrasonidos transforma la energía eléctrica que recibe el generador en vibraciones mecánicas.
Nuestros convertidores garantizan potencia para funciones de soldadura, corte, punzonado o remachado.
Las principales ventajas son:
- Construcción robusta.
- Frecuencia estándar de 20, 30, 35 y 40 KHz.
- Fabricación en titanio.

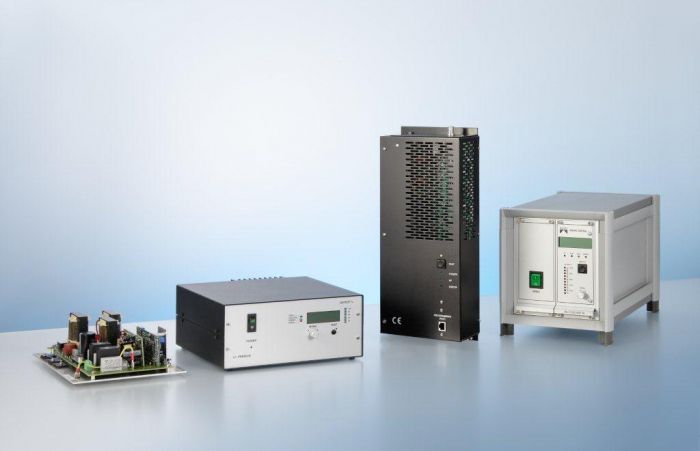

Ofrecemos una amplia gama de generadores digitales de soldadura por ultrasonidos.
Garantizan la repetitividad y la calidad en los resultados bajo condiciones cambiantes.
Las principales ventajas son:
- Ajuste de la amplitud del 50 – 100%.
- Escaneo automático del sistema de vibración.
- Estabilidad frente a las fluctuaciones en la tensión.
- Facilidad en la programación.
- En caso de daño en alguno de los elementos del conjunto oscilante, se detiene inmediatamente y muestra un mensaje de error.
- La serie DIN-Rail se puede montar de una forma sencilla en un carril DIN.

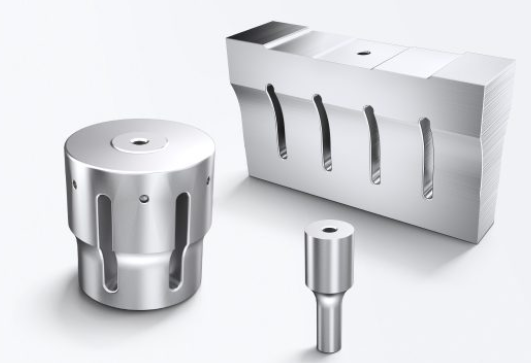

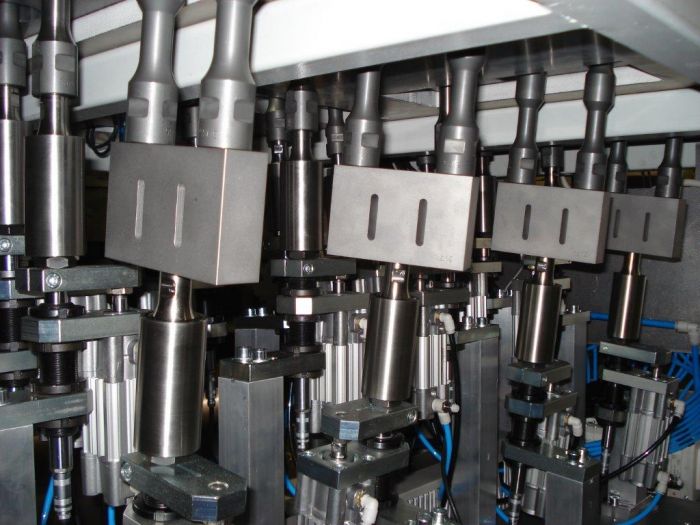

El sonotrodo es la parte del conjunto oscilante que se apoya en una de las piezas a soldar, transmitiendo las vibraciones hasta conseguir la fusión entre las dos piezas.
La soldadura no se produce por calor, si no, por la elevada vibración ejercida sobre la zona de apoyo, acompañado de una presión.

Cuando se diseña un sonotrodo se han de tener en cuenta ciertos aspectos:

- Frecuencia: el sonotrodo se mecanizará en función de la pieza y en la misma frecuencia que trabajará la máquina.
- Equilibrio acústico: evitar frecuencias extrañas que causen la rotura de los útiles.
- Amplitud: en función de la pieza a soldar y la potencia de la máquina, determinaremos la amplitud del sonotrodo para conseguir mayor potencia o reducirla.
- Geometría de la pieza: debe adaptarse a la forma de la pieza, sin contradecir los puntos anteriores.
- Materiales: los sonotrodos se pueden realizar en titanio o duraluminio. En Ultrasonidos Gala además tenemos un acero especial, más resistente al desgaste que el titanio.
- Material del termoplástico: necesitamos que material se debe soldar porque el comportamiento no siempre es igual.

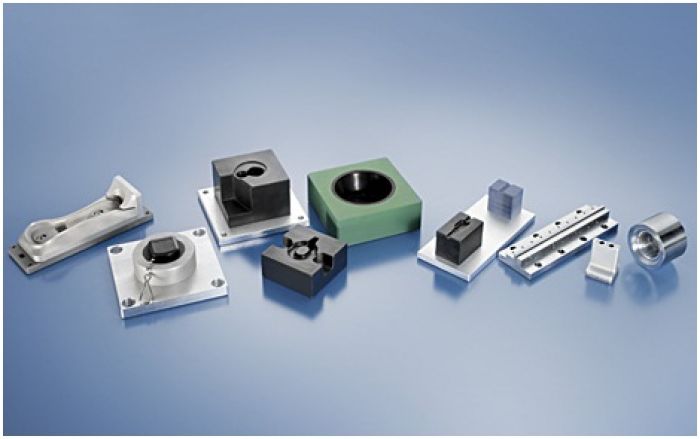

Diseñamos las bases de apoyo de las piezas en base a ficheros CAD o de las piezas originales.
Las bases se realizarán en función de las necesidades de cada aplicación, pudiendo realizarse en resina moldeada, acero, aluminio o latón.
Para aplicaciones complejas o equipos especiales se pueden incorporar mecanismos de sujeción, de expulsión o exposiciones compartidas.

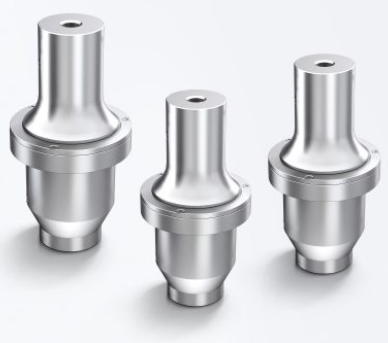

El booster forma parte del conjunto oscilante. Se utiliza para conseguir una mayor amplitud, si se requiere. La relación de amplitud con la que se fabrique dependerá de la pieza y de la máquina.
Fabricamos boosters en titanio o aluminio y compatibles con diferentes marcas.
